Equivalent a:

● AESSEAL M03S

● VULCÀ 1659S

● EAGLE BURGMANN BT-C5.KU

● JOHN CRANE 58U

● STERLING 259S

Límits de funcionament:

● Temperatura: -20 graus - més 220 graus

● Pressió: Inferior o igual a 18 bar

● Velocitat: Inferior o igual a 25m/s

● Mida de l'eix: 14 mm - 100mm

Materials:

● Anells de tancament: A,B,Q1/12,Q2/22, U1/12,U2/22

● Elastòmer: VITON, EPDM, NBR, FFKM, AFLAS

● Part metàl·lica: SS304, SS316, Duplex, Hastelloy C

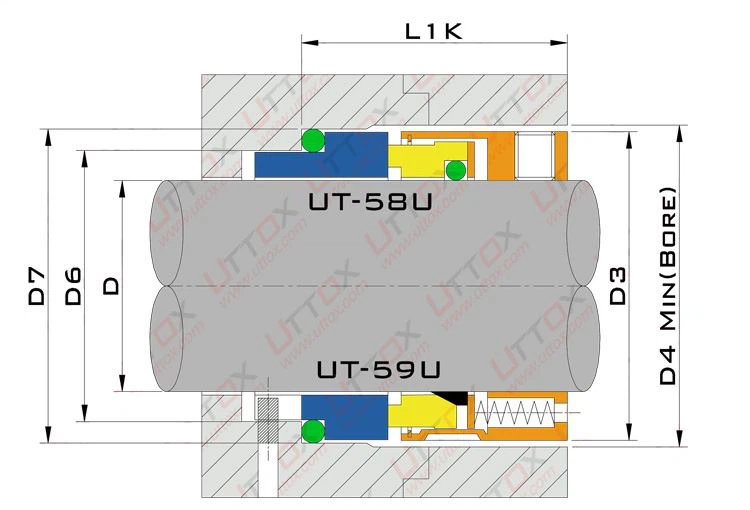

Dibuix de muntatge:

Dimensions (mm):

D	D3	D4	L1K	L3	D6	D7
14	24	26	35	23	21	25
16	26	28	35	23	23	27
18	32	34	37.5	24	27	33
20	34	36	37.5	24	29	35
22	36	38	37.5	24	31	37
24	38	40	40	26.7	33	39
25	39	41	40	27	34	40
28	42	44	42.5	30	37	43
30	44	46	42.5	30.5	39	45
32	46	48	42.5	30.5	42	48
33	47	49	42.5	30.5	42	48
35	49	51	42.5	30.5	44	50
38	54	58	45	32	49	56
40	56	60	45	32	51	58
43	59	63	45	32	54	61
45	61	65	45	32	56	63
48	64	68	45	32	59	66
50	66	70	47.5	34	62	70
53	69	73	47.5	34	65	73
55	71	75	47.5	34	67	75
58	78	83	52.5	39	70	78
60	80	85	52.5	39	72	80
63	83	88	52.5	39	75	83
65	85	90	52.5	39	77	85
68	88	93	52.5	39	81	90
70	90	95	60	45.5	83	92
75	95	104	60	45.5	88	97
80	104	109	60	45	95	105
85	109	114	60	45	100	110
90	114	119	65	50	105	115
95	119	124	65	50	110	120
100	124	129	65	50	115	125

*Introducció relacionada*

Els principis bàsics de la selecció del segell mecànic:

(1) Segons la pressió de la cavitat segellada, es conclou que l'estructura de segellat ha d'estar equilibrada o desequilibrada, cara d'un sol extrem o cara doble, etc.

(2) Segons la velocitat de funcionament, es determina que s'ha de seleccionar el tipus rotatiu o el tipus de parada, el tipus de pressió dinàmica de fluids o el tipus no tàctil.

(3) Segons les propietats de la temperatura i del fluid, determineu el parell de conflictes i les dades de segellat auxiliars i seleccioneu amb precisió els sistemes de manteniment del cicle de segellat, fregat, conservació de calor, refrigeració i altres sistemes mecànics.

(4) Segons l'espai útil segellat pel dispositiu, es determina utilitzar molla múltiple, molla única o molla ondulada, integrada o muntada a l'exterior.
