Triant el correcteSegell mecànic Alfa Lavalimplica fer coincidir els materials de segellat, les configuracions i les especificacions de rendiment amb les vostres condicions de processament específiques. Per a aplicacions higièniques a les indústries alimentàries, farmacèutiques i de begudes, necessiteu segells que compleixin els estàndards FDA i EC1935 amb acabats superficials per sota de Ra 0,4 μm. Tingueu en compte la compatibilitat de fluids, les temperatures de funcionament, els requisits CIP/SIP i si la vostra bomba de la sèrie LKH requereix configuracions de segell simple o doble. L'avaluació d'aquests factors amb les opcions de substitució certificades pot reduir els costos entre un 40 i un 60% alhora que es manté la seguretat de la producció i el compliment de la normativa.
Comprensió dels segells mecànics Alfa Laval: conceptes bàsics i tipus
Si la vostra línia de fabricació es basa en un funcionament continu, és important saber què fa que un segell mecànic Alfa Laval tingui èxit. Aquests components-dissenyats amb precisió són barreres importants per a les fuites de fluids alhora que preserven la integritat del sistema durant els processos sanitaris rigorosos.
Què fa que els segells mecànics siguin essencials en el processament higiènic
Els segells mecànics són segells dinàmics que tenen dues cares mecanitzades amb altes toleràncies que giren entre si per formar una barrera estanca als fluids. Aquesta solució de segellat redueix els problemes de contaminació que, d'altra manera, poden posar en perill la producció de lots complets en les aplicacions de bombes sanitàries, especialment les bombes centrífugues LKH utilitzades a les plantes lactis, de begudes i farmacèutiques. Molts segells mecànics higiènics tenen càrrega frontal-, el que permet al personal de manteniment canviar peces sense desmuntar la carcassa de la bomba. Aquesta característica de disseny redueix el temps d'inactivitat al voltant d'un 50% respecte a les configuracions de segell convencionals.
Configuracions de segell simple o doble
Depenent de les necessitats del vostre procés, els dissenys de segell mecànic simple o doble són els més adequats per a la vostra aplicació. Els segells individuals s'utilitzen per a fluids normals de qualitat alimentària en condicions de pressió i temperatura moderades. Aquests dissenys tenen una única interfície de segellat i són rendibles-per al processament de lactis, la manipulació de begudes i la producció general d'aliments quan encara es poden gestionar els problemes de contaminació.
Els segells mecànics dobles (segells dobles) consisteixen en dues cares de segellat amb un fluid de barrera que flueix entre les cares de segellat. Aquest disseny és necessari quan es manipulen productes farmacèutics d'alt-valor, aplicacions estèrils que necessiten condicions asèptiques o operacions on fins i tot una petita fuita de producte suposa un risc per a la seguretat. El líquid barrera, sovint aigua purificada o glicerina de grau-alimentari, serveix per refredar, lubricar i oferir una barrera addicional contra la contaminació. Els segells dobles suposen una inversió inicial més gran, però proporcionen una millor protecció per als processos crítics i una vida útil més llarga dels components en condicions dures.
Tecnologies de materials per a aplicacions higièniques
L'elecció del material afectarà directament el rendiment i la vida útil del segell, i si compleix les lleis de seguretat alimentària. El coneixement de les vostres seleccions us pot ajudar a triar components que compleixin els costos i els requisits operatius.
Materials de cara de segell El carbur de silici és el millor material per a aplicacions de bombes LKH d'{0}}alta velocitat, a causa de la seva resistència al desgast i conductivitat tèrmica superiors. El carbur de tungstè proporciona una gran duresa als mitjans abrasius, mentre que el grafit de carboni ofereix bones qualitats d'autolubricació per a situacions en què el subministrament de líquid de rentat està restringit. diversos materials reaccionen al cicle de calor en les operacions CIP de diverses maneres, però el carbur de silici manté la seva estabilitat dimensional de -40 graus a 200 graus.
Selecció d'elastòmers Els elastòmers EPDM són àmpliament resistents químicament a solucions de neteja càustiques, àcids i aigua calenta i són adequats per a la majoria d'aplicacions compatibles amb CIP. Els elastòmers FKM (Viton) proporcionen una resistència química ampliada als alcohols, olis i desinfectants durs que es veuen en aplicacions cerveseres i farmacèutiques. Les formulacions d'elastòmer certificades per la FDA signifiquen que tots els materials de contacte amb el producte compleixen els criteris reguladors per al processament d'aliments i productes farmacèutics.
Components metàl·lics: els graus d'acer inoxidable 316 i 316L són els més utilitzats en la construcció de segells higiènics per la seva resistència a la corrosió i la seva conformitat amb els requisits sanitaris. Les rugositats inferiors a Ra 0,4 μm redueixen el nombre de punts de retenció de gèrmens i ajuden a la validació dels mètodes de neteja durant les auditories GMP.
Aquestes combinacions de materials proporcionen sistemes de segellat que es poden esterilitzar repetidament sense cap deteriorament de la qualitat superficial essencial per a la seguretat microbiològica.
Criteris clau per triar el segell mecànic Alfa Laval adequat
La selecció de les solucions de segellat adequades implica un examen metòdic de les característiques de funcionament amb les especificacions de segellat disponibles per aSegell de bomba LKH. Aquest mètode fa que el sistema sigui compatible i també millora el rendiment i la rendibilitat.
Característiques dels fluids i compatibilitat química
Les opcions de selecció de material es basen en les qualitats del vostre fluid de procés. Els elastòmers han de suportar els extrems de pH de 0 a 14 de les solucions de neteja corrosives utilitzades en els cicles CIP. Els segells per a lactis viscosos com la nata han de ser capaços de mantenir pel·lícules fluides estables en presència de forces d'arrossegament més grans. Els aparells de materials i els dissenys de molles amb segells adequadament especificats aborden els problemes d'expansió tèrmica causats pels canvis de temperatura des de les temperatures de fabricació ambientals fins als cicles SIP de 95 graus.
Compatibilitat del model de bomba i requisits dimensionals
Alfa Laval té una àmplia gamma de bombes des de LKH5 fins a LKH60 i l'ajust dimensional ha de ser precís. El diàmetre de l'eix, la profunditat de la cambra de segellat i les opcions de muntatge són una funció de la mida de la bomba. Els segells de recanvi han de tenir la mateixa mida que l'equip original per a una instal·lació correcta sense modificacions. Les alternatives compatibles, desenvolupades segons els estàndards OEM, redueixen els problemes de readaptació i eliminen les dificultats d'ajust-durant les operacions de manteniment.
Intervals de funcionament de pressió i temperatura
La idoneïtat dels dissenys de segell equilibrats o desequilibrats depèn de la pressió de funcionament. Els segells equilibrats transfereixen les forces de tancament hidràuliques de manera més uniforme, minimitzant la càrrega de cara i la producció de calor, consideracions importants en els processos farmacèutics d'alta pressió-. Les classificacions de temperatura han d'estar per sobre de les temperatures màximes d'esterilització amb marges de seguretat suficients. Per a aplicacions SIP, els segells solen estar classificats a 140 graus per complir amb els processos d'esterilització convencionals.
Requisits d'acabat superficial i disseny higiènic
La rugositat de la superfície té una influència directa en la retenció bacteriana i l'eficàcia de neteja. Els segells mecànics higiènics tenen cares de segell polides a Ra 0,4 μm o millor, complint els criteris EHEDG per a les superfícies dels equips que toquen aliments. Els dissenys lliures de-escletxes eviten els punts morts on els gèrmens es poden reproduir entre cicles de neteja. Aquestes característiques de disseny són vitals per a les auditories reguladores i els estudis de validació que mostren l'eficàcia dels procediments de neteja.

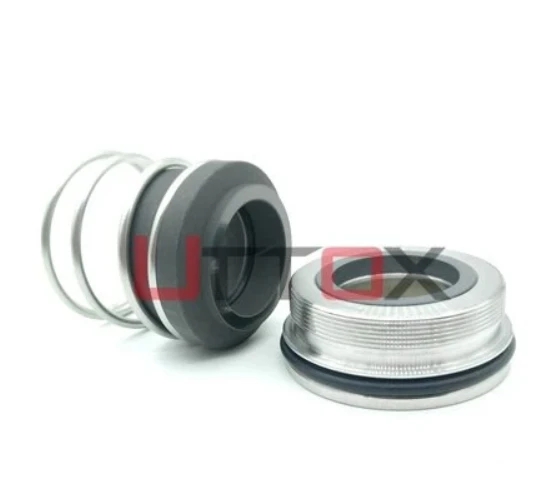

Segells mecànics higiènics UTTOX: alternatives rendibles-per a aplicacions crítiques
Amb 30 anys d'experiència en el desenvolupament de solucions de segellat, hem creat reemplaçaments de segells mecànics higiènics per a aplicacions de bombes sanitàries. Coneixem els problemes als quals s'enfronten els gestors d'equips per equilibrar les limitacions financeres amb els estàndards de seguretat exigents a les indústries alimentàries i farmacèutiques.
Compatibilitat dissenyada amb bombes de la sèrie LKH
Els segells mecànics higiènics UTTOX es fabriquen amb les dimensions originals del segell de la bomba Alfa Laval, de manera que podeu substituir el segell de la bomba directament, sense canvis a la bomba. El nostre equip d'enginyers ha dissenyat-les formes de segell de manera que els mètodes d'instal·lació siguin els mateixos que els components OEM. Les alternatives d'UTTOX poden ser instal·lades per personal de manteniment familiaritzat amb la substitució de segells originals utilitzant equips i tècniques existents, evitant així els requisits de formació i disminuint el temps de canvi durant els períodes de manteniment planificats.
Els segells estan formats per components mecanitzats amb precisió amb una forma de cara optimitzada per minimitzar el perill de fuites de producte i minimitzar la retenció bacteriana. Aquesta estratègia de disseny ajuda a dissipar la concepció errònia freqüent que els components del mercat secundari poden comprometre els requisits d'higiene. Els acabats superficials s'han provat de manera independent i compleixen els requisits de Ra 0,4 µm necessaris per al compliment de GMP.
Opcions de material que donen suport a diverses aplicacions de processament
Tenim una sèrie de combinacions de materials disponibles per satisfer determinades necessitats d'aplicació. Les cares de segellat de carbur de silici i carbur de tungstè resisteixen el desgast per a un funcionament continu a alta velocitat, com és típic a les línies de processament de lactis que funcionen de 18 a 20 hores al dia. Els elastòmers EPDM són compatibles amb productes químics CIP convencionals, com ara solucions de sosa càustica i àcid nítric. Les solucions FKM proporcionen una major resistència química per a aplicacions de cerveseria on s'utilitzen alcohols i per a operacions farmacèutiques que utilitzen desinfectants durs.
Totes les composicions d'elastòmers compleixen la FDA i hi ha documentació disponible per donar suport a les auditories de seguretat alimentària i als documents reguladors. Els sistemes de traçabilitat del material mantenen registres de lots que connecten els segells completats amb els certificats del material d'origen perquè es puguin realitzar investigacions de qualitat en cas de dificultats de camp.
Admet els requisits del protocol CIP i SIP
El procediment higiènic requereix sistemes de segellat capaços de suportar cicles de calor repetits des de les temperatures ambientals fins a les d'esterilització. Els dissenys de segell UTTOX tracten les variacions en l'expansió tèrmica entre els components metàl·lics i elastòmers amb disposicions de molla que garanteixen una càrrega facial òptima en tot el rang de temperatures. Aquest mètode d'enginyeria elimina la separació de la cara del segell durant l'escalfament o el refredament ràpid. La separació de la cara del segell és un escenari de fallada que pot provocar perills de contaminació en operacions sensibles.
L'estructura lliure de-escletxes significa un drenatge perfecte durant els cicles CIP, eliminant l'acumulació-de solució de neteja que podria albergar gèrmens o contaminar després dels lots de fabricació. Els dissenys de segell inclouen característiques de drenatge per proporcionar una evacuació completa de fluids i s'ha demostrat que són eficients per a la neteja en proves de traçador de riboflavina.
Avantatges de rendiment davant els reptes operatius comuns
Les fallades del segell en la fabricació farmacèutica causen grans pèrdues de producció a causa del temps d'inactivitat dels equips, ja que les aturades no programades són costoses a causa dels terminis de la campanya i dels preus dels materials. Els segells UTTOX estan dissenyats per a la longevitat utilitzant eleccions de materials i formes de cara que redueixen les taxes de desgast. L'experiència de camp en molts sectors ha demostrat que els segells duren entre 12 i 18 mesos o més en aplicacions habituals de lactis i begudes amb un rendiment comparable o millor que els components OEM.
El disseny del segell equilibrat redueix la producció de calor en funcionament, disminuint així l'estrès tèrmic dels elastòmers. Aquesta gestió de la temperatura allarga la vida útil de l'elastòmer i garanteix un rendiment de segellat constant en condicions de procés variables. La temperatura de treball més baixa també redueix una mica el consum d'energia. El principal avantatge és una major fiabilitat, no estalvi energètic.
Un altre avantatge pràctic és la facilitat d'instal·lació. El disseny de càrrega frontal-permet substituir el segell des de la part davantera de la bomba sense treure motors, acoblaments o plaques posteriors. Els equips de manteniment poden substituir els segells en 30-45 minuts en comptes de moltes hores per als arranjaments de segells estàndard, reduint les interrupcions de la producció durant el manteniment programat.
Aquests beneficis col·lectius proporcionen valor real en forma de reducció del cost de manteniment, temps d'inactivitat de producció i despeses d'adquisició de components. Els gestors d'equips estan veient reduccions de costos del 40-60% en comparació amb el preu del segell OEM amb el mateix o millor rendiment en aplicacions de processament sanitari.
Bones pràctiques d'instal·lació, manteniment i resolució de problemes
La instal·lació adequada i el manteniment preventiu estan estretament relacionats amb el rendiment i la vida útil del segell. Els processos sistemàtics us poden ajudar a prevenir molts errors típics que poden provocar errors prematurs.
Procediments d'instal·lació que garanteixen un rendiment fiable
Netegeu completament totes les superfícies de la cambra de segellat per eliminar qualsevol producte restant, agents de neteja o brutícia abans d'instal·lar nous segells. Comproveu que les mànigues de l'eix no siguin ratllades, picades o corrosió que puguin danyar les cares del segell. Fins i tot les petites irregularitats superficials proporcionen vies de fuites o augmenten el desgast.
Lubriqueu les anelles o-i components d'elastòmer amb fluids adequats, normalment el producte de procés o aigua neta. No utilitzeu mai greixos a base de petroli-que puguin contaminar aliments o danyar els elastòmers. Instal·leu els ressorts amb marques d'orientació amb precisió per proporcionar una compressió adequada quan el segell es troba a la glàndula.
Ventigeu sempre la bomba a fons abans de començar. El funcionament en sec-crea una calor excessiva i destrueix les cares de segellat en qüestió de segons. Comproveu que la bomba funcioni correctament sense vibracions o sorolls inusuals que puguin indicar problemes d'alineació o coixinets que puguin danyar els nous segells.
Manteniment preventiu que allarga la vida útil dels components
Programeu comprovacions periòdiques per detectar signes de plorament suau-petites quantitats d'humitat a laSegell mecànic LKHcara que indica que el final de la-vida-del segell és a prop, però que encara no cal substituir-lo. Programeu les substitucions dels segells durant els períodes de manteniment planificats en lloc d'esperar una fallada total que atura la producció.
Controleu la vibració de la bomba i la qualitat dels coixinets. Els errors mecànics configuren circumstàncies que provoquen un desgast prematur del segell. Desenvolupar intervals de substitució de referència basats en l'aplicació i les circumstàncies operatives per habilitar els programes de manteniment predictiu.
Resolució de problemes comuns de segell
Fuites excessives: les fuites si es veuen sovint són una indicació que les cares del segell s'han danyat a causa del funcionament en sec, partícules abrasives en el fluid del procés o xoc tèrmic causat per fluctuacions brusques de temperatura. Mireu les cares per comprovar la calor, esquerdes o patrons de desgast que mostren els problemes fonamentals.
Sorolls xiscles o xisclets: aquest tipus de sorolls indiquen que no hi ha prou lubricació a les cares del segell, generalment causats per un flux insuficient del producte, l'entrada d'aire o una selecció de material inadequada per a determinades circumstàncies del procés.
Desgast prematur El deteriorament ràpid del segell és un símptoma de l'atac químic d'elastòmers, partícules abrasives en el fluid bombat o una càrrega de cara elevada a causa d'una mala selecció del segell o d'errors d'instal·lació. Reviseu la compatibilitat del material i les circumstàncies de funcionament en funció dels requisits del segell.
S'evita que les dificultats es repeteixin mitjançant un maneig metòdic i es documenten les dificultats per generar coneixement institucional que es pot utilitzar per millorar les eleccions de components i els processos de manteniment futurs.
Estratègies d'adquisició: aprovisionament de segells de qualitat de cost-eficaç
L'adquisició estratègica equilibra la reducció de costos amb els requisits de qualitat i la fiabilitat del subministrament-especialment crític per als components que afecten la continuïtat de la producció i la seguretat del producte.
Avaluació de proveïdors i certificacions
Insisteix en que els fabricants tinguin com a mínim un sistema de gestió de la qualitat alineat amb la norma ISO 9001 i, idealment, els proveïdors-centrats en aliments tinguin la certificació ISO 22000 o FSSC 22000. Sol·liciteu certificats de material que tots els components de contacte amb el producte compleixen la FDA. Els venedors de renom proporcionaran dades tècniques completes, inclosos dibuixos de dimensions, especificacions de materials i dades de rendiment per ajudar a les avaluacions d'enginyeria.
Comparació del cost total de propietat
El preu inicial del component és un dels factors de cost. Considereu els terminis de lliurament que influeixen en les necessitats d'inventari, les quantitats mínimes de comanda que afecten el capital de treball i la disponibilitat d'assistència tècnica que minimitzi el temps de resolució de problemes. La fiabilitat del segell té una gran influència en el cost total de propietat a causa de la mà d'obra de manteniment, el temps d'inactivitat de la fabricació i el risc de qualitat dels accidents de contaminació.
Els segells de recanvi proporcionen un valor significatiu amb un estalvi del 40-60% sobre el preu del OEM alhora que ofereixen un rendiment i un compliment comparables. Tanmateix, les opcions més barates de fonts no verificades comporten perills que poden costar molt més en fallades de qualitat, problemes de regulació o substitució prematura.
Gestió de temps de lliurament i inventari
La fabricació d'aliments i productes farmacèutics funciona amb un calendari ajustat i el temps d'inactivitat dels equips és una pertorbació costosa. Obteniu mides crucials de segell d'estoc de la base de l'historial de fallades i la rellevància per a la producció. La despesa de l'inventari enfront del perill de les compres d'emergència a preus superiors o llargs terminis d'espera en el subministrament de components.
Crear vincles amb els proveïdors que garanteixin un inventari suficient i uns terminis de lliurament adequats. Alguns fabricants poden oferir acords d'inventari d'enviament per a clients de gran volum. Això minimitzarà les necessitats de capital de treball del client i garantirà la disponibilitat dels components.
Conclusió
La selecció de segells mecànics adequats per a les bombes LKH requereix equilibrar múltiples factors tècnics amb les limitacions de costos i els requisits reglamentaris. La compatibilitat dels materials, els estàndards d'acabat de la superfície i les opcions de configuració afecten significativament el rendiment en entorns de processament higiènics. Entendre aquests criteris de selecció ajuda els gestors d'equips a especificarSegell mecànic Alfa Lavalcomponents que satisfan les necessitats operatives i les normes de seguretat alimentària alhora que optimitzen els pressupostos de manteniment. Les alternatives de substitució certificades ofereixen avantatges de costos substancials sense comprometre la fiabilitat i el compliment necessaris en aplicacions farmacèutiques i de fabricació d'aliments.
Preguntes freqüents
1.Com puc identificar el model de segell correcte per a la meva bomba LKH específica?
Comproveu la placa d'identificació de la bomba per a la designació del model i el número de sèrie. Les bombes de la sèrie LKH inclouen codis de model que indiquen la mida de l'impulsor i la configuració del segell. Feu referència-d'aquestes especificacions amb els catàlegs de fabricants de segells que enumeren models compatibles. La mesura del diàmetre de l'eix i les dimensions de la cambra de segellat proporciona una verificació addicional. Poseu-vos en contacte amb els equips d'assistència tècnica amb els detalls de la bomba per confirmar la selecció adequada del segell quan existeixi incertesa.
2. Quins intervals de manteniment maximitzen la vida útil del segell?
Els segells mecànics higiènics típics en aplicacions de lactis i begudes duren 12-18 mesos en condicions de funcionament normals. Programeu inspeccions cada tres mesos per examinar els segells per detectar ploraments menors que suggereixin que s'acosta al final de la-vida útil. Substituïu els segells durant el manteniment planificat en lloc d'esperar una fallada completa. Els productes químics de neteja agressius, els cicles tèrmics freqüents o els productes abrasius poden reduir la vida útil i requereixen intervals de substitució més freqüents segons l'experiència operativa.
3.Poden els segells de recanvi gestionar productes químics CIP agressius utilitzats en el processament farmacèutic?
Els segells de substitució de qualitat que utilitzen elastòmers EPDM o FKM resisteixen les solucions CIP estàndard, com ara la sosa càustica, l'àcid nítric, l'àcid fosfòric i l'àcid peracètic dins dels intervals de concentració i temperatura típics. Verifiqueu els gràfics de compatibilitat química que confirmin la resistència dels elastòmers als agents de neteja específics utilitzats a la vostra instal·lació. Proporcioneu informació detallada sobre l'exposició a productes químics quan consulteu els proveïdors per garantir una selecció de material adequada per a aplicacions farmacèutiques exigents.
Col·labora amb UTTOX per obtenir solucions de segellat higiènic fiables
Els gestors d'equips i els professionals de les adquisicions que busquen alternatives rendibles- als components OEM es beneficien de les tres dècades d'experiència en enginyeria d'UTTOX en la fabricació de segells mecànics. Com a proveïdor de segells mecànics higiènics establert, oferim els requisits de la FDA-Segell mecànic Alfa Lavalsolucions de segellat compatibles amb bombes de la sèrie LKH i altres equips de processament sanitari. El nostre equip tècnic ofereix suport gratuït per a les aplicacions que us ajuda a especificar configuracions de segell, combinacions de materials i pràctiques de manteniment adequades per optimitzar el rendiment del vostre entorn de processament específic.
Mantenim un ampli inventari que permet un lliurament ràpid de mides de segell habituals, minimitzant les interrupcions de producció durant les operacions de manteniment. Els protocols de garantia de qualitat asseguren que cada segell compleix les toleràncies dimensionals i els requisits d'acabat superficial necessaris per al compliment de GMP. Poseu-vos en contacte amb el nostre equip a info@uttox.com o visiteu www.uttox.com per parlar dels vostres reptes de segellat, sol·licitar documentació tècnica o obtenir pressupostos per als vostres requisits de segellat de la bomba higiènica.
Referències
1. "Principis de disseny higiènic per a segells mecànics en equips de processament d'aliments", International Journal of Food Engineering, Vol. 15, 2019.
2. "Guia de selecció de materials per a equips de procés sanitari", Revista d'enginyeria farmacèutica, gener de 2021.
3. "Anàlisi de fallades del segell mecànic en aplicacions de bombes centrífugues", Revista Pumps & Systems, agost de 2020.
4. "Requisits de compliment de la FDA per a materials i components en contacte amb aliments", Manual tècnic de seguretat alimentària, 3a edició, 2022.
5. "Optimizing Clean-in-Place (CIP) Procedures for Equipment with Mechanical Seals", Dairy Processing Handbook, edició 2021.
6. "Total Cost of Ownership Analysis for Industrial Pump Components", Revista de tecnologia de manteniment, març de 2022.
